Дорожно-мостовое строительство
Элементы дорог
|
Марка изделия |
Проектная док-ция |

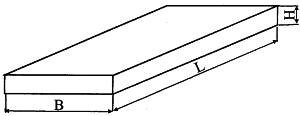

Эскиз |
Габаритные размеры, мм |
Класс (марка) бетона |
Объем бетона, м3 |
Масса изд. кг |
Расход металла, кг |
|||
|
L |
B |
H |
||||||||
|
Плиты дорожные |
||||||||||
|
ПД 2-6 |
Серия 3.503-17 |
|
2980 |
1480 |
180 |
В15 F150 |
0,80 |
2000 |
55,60 |
|
|
ПД 2-9,5 |
2980 |
1480 |
180 |
0,80 |
2000 |
81,60 |
||||
|
ПД 3-16 |
2980 |
1480 |
220 |
B12.5 (M300) F150 |
0,97 |
2500 |
114,00 |
|||
|
ПД 3-23 |
2980 |
1480 |
220 |
0,97 |
2500 |
147,60 |
||||
|
ПД 4-23 |
2980 |
1190 |
220 |
0,78 |
1950 |
126,55 |
||||
|

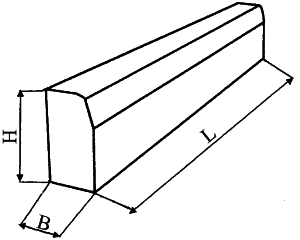

Бордюрный камень |
||||||||||
|
Бр 300.60.20 |
ГОСТ 6665-91 |
|
3000 |
200 |
600 |
В30 (М400) F150 |
0.351 |
880 |
8.03 |
|
|
Б-6у |
Раб. чертеж ОАО «БСД» |
3000 |
250 |
870 |
0.60 |
1500 |
10.00 |
|||
Блоки железобетонные прямоугольных водопропускных труб для автомобильных и железных дорог
СЕРИЯ 3.501.1-177.93 (Серия 3.501-104)
|
Марка изделия |
Проектная док-ция |
Эскиз |
Габаритные размеры, мм |
Класс (марка) бетона |
Масса изд. т |
||
|
L |
B |
H |
|||||

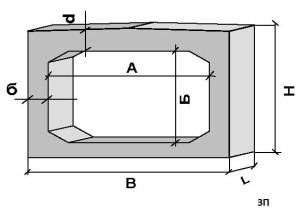

| Звено прямоугольное 3П 1.100 -F (Блок № 80 ) Бетон В30,F300, W6 А*Б=1000*1500 мм |
СЕРИЯ 3.501.1-177.93 (Серия 3.501-104) |
|
1000 |
1220 б=110 |
1740 d=110 |
В30,F300, W6 |
1,70 |
| Звено прямоугольное 3П 2.100 -F (Блок № 81 А*Б=1000*1500 мм |
1000 |
1220 б=110 |
1780 d=130 |
В30,F300, W6 |
1,80 |
||
| Звено прямоугольное 3П 3.100 -F (Блок № 82 ) Бетон В30,F300, W6 А*Б=1000*1500 мм |
1000 |
1220 б=110 |
1860 d=170 |
В30,F300, W6 |
2,00 |
||
| Звено прямоугольное 3П 4.100 -F (Блок № 83 ) Бетон В30,F300, W6 А*Б=1250*1500 мм |
1000 |
1490 б=120 |
1790 d=130 |
В30,F300, W6 |
2,00 |
||
| Звено прямоугольное 3П 5.100 -F (Блок № 84 ) Бетон В30,F300, W6 А*Б=1250*1500 мм |
1000 |
1490 б=120 |
1850 d=160 |
В30,F300, W6 |
2,30 |
||
| Звено прямоугольное 3П 6.100 -F (Блок № 85 ) Бетон В30,F300, W6 А*Б=1250*1500 мм |
1000 |
1490 б=120 |
1930 d=200 |
В30,F300, W6 |
2,60 |
||
| Звено прямоугольное 3П 7.100 -F (Блок № 86 ) Бетон В30,F300, W6 А*Б=1500*2000 мм |
1000 |
1740 б=120 |
2330 d=150 |
В30,F300, W6 |
2,80 |
||
| Звено прямоугольное 3П 8.100 -F (Блок № 87 ) Бетон В30,F300, W6 А*Б=1500*2000 мм |
1000 |
1740 б=120 |
2430 d=200 |
В30,F300, W6 |
3,20 |
||
| Звено прямоугольное 3П 9.100 -F (Блок № 88 ) Бетон В30,F300, W6 А*Б=1500*2000 мм |
СЕРИЯ 3.501.1-177.93 (Серия 3.501-104) |
|
1000 |
1800 б=150 |
2530 d=250 |
В30,F300, W6 |
4,00 |
| Звено прямоугольное 3П 10.100 -F (Блок № 47 ) Бетон В30,F300, W6 А*Б=2000*2000 мм |
1000 |
2260 б=130 |
2380 d=170 |
В30,F300, W6 |
3,50 |
||
| Звено прямоугольное 3П 11.100 -F (Блок № 48 ) Бетон В30,F300, W6 А*Б=2000*2000 мм |
1000 |
2260 б=130 |
2500 d=230 |
В30,F300, W6 |
4,20 |
||
| Звено прямоугольное 3П 12.100 -F (Блок № 89 ) Бетон В30,F300, W6 А*Б=2000*2000 мм |
1000 |
2320 б=160 |
2680 d=320 |
В30,F300, W6 |
5,60 |
||
| Звено прямоугольное 3П 13.100 -F (Блок № 49 ) Бетон В35,F300, W6 А*Б=2500*2000 мм |
1000 |
2760 б=130 |
2450 d=200 |
В35,F300, W6 |
4,40 |
||
| Звено прямоугольное 3П 14.100 -F (Блок № 50 ) Бетон В35,F300, W6 А*Б=2500*2000 мм |
1000 |
2840 б=170 |
2570 d=260 |
В35,F300, W6 |
5,80 |
||
| Звено прямоугольное 3П 15.100 -F (Блок № 90 ) Бетон В35,F300, W6 А*Б=2500*2000 мм |
1000 |
2900 б=200 |
2790 d=370 |
В35,F300, W6 |
7,80 |
||
| Звено прямоугольное 3П 16.100 -F (Блок № 91 ) Бетон В35,F300, W6 А*Б=3000*2500 мм |
1000 |
320 б=160 |
3000 d=220 |
В35,F300, W6 |
6,20 |
||
| Звено прямоугольное 3П 17.100 -F (Блок № 92 ) Бетон В35,F300, W6 А*Б=3000*2500 мм |
1000 |
3400 б=200 |
3140 d=290 |
В35,F300, W6 |
8,00 |
| Звено прямоугольное 3П 18.100 -F (Блок № 93 ) Бетон В35,F300, W6 А*Б=3000*2500 мм |
СЕРИЯ 3.501.1-177.93 (Серия 3.501-104) |
|
1000 |
3460 б=230 |
3320 d=380 |
В35,F300, W6 |
10,00 |
| Звено прямоугольное 3П 19.100 -F (Блок № 94 ) Бетон В35,F300, W6 А*Б=4000*2500 мм |
1000 |
4360 б=180 |
3130 d=280 |
В35,F300, W6 |
9,10 |
||
| Звено прямоугольное 3П 20.100 -F (Блок № 95 ) Бетон В35,F300, W6 А*Б=4000*2500 мм |
1000 |
4420 б=210 |
3170 d=300 |
В35,F300, W6 |
10,00 |
||
| Звено прямоугольное 3П 21.100 -F (Блок № 96 а) Бетон В35,F300, W6 А*Б=4000*2500 мм |
1000 |
4600 б=300 |
3370 d=400 |
В35,F300, W6 |
13,70 |
||
| Звено прямоугольное 3П 22.100 -F (Блок № 97 ) Бетон В30,F300, W6 А*Б=1000*2000 мм |
1000 |
1220 б=110 |
2240 d=110 |
В30,F300, W6 |
1,90 |
||
| Звено прямоугольное 3П 23.100 -F (Блок № 100 ) Бетон В30,F300, W6 А*Б=1250*2000 мм |
1000 |
1490 б=120 |
2290 d=130 |
В30,F300, W6 |
2,40 |
||
| Звено прямоугольное 3П 24.100 -F (Блок № 103 ) Бетон В30,F300, W6 А*Б=1500*2500 мм |
1000 |
1740 б=120 |
2830 d=150 |
В30,F300, W6 |
3,10 |
||
| Звено прямоугольное 3П 25.100 -F (Блок № 51 ) Бетон В30,F300, W6 А*Б=2000*2500 мм |
1000 |
2260 б=130 |
2880 d=170 |
В30,F300, W6 |
3,90 |
||
| Звено прямоугольное 3П 26.100 -F (Блок № 54 ) Бетон В35,F300, W6 А*Б=2500*2500 мм |
1000 |
2760 б=130 |
2950 d=200 |
В35,F300, W6 |
4,80 |
| Звено прямоугольное 3П 27 -F (Блок № 98) Бетон В30,F300, W6 А*Б=1000*2000 мм |
СЕРИЯ 3.501.1-177.93 (Серия 3.501-104) |
|
1050 |
1490 б=120 |
2660 d=130 |
В30,F300, W6 |
2,90 |
| Звено прямоугольное 3П 28 -F (Блок № 101) Бетон В30,F300, W6 А*Б=1250*2000 мм |
1050 |
1740 б=120 |
3200 d=150 |
В30,F300, W6 |
3,70 |
||
| Звено прямоугольное 3П 29 -F (Блок № 104) Бетон В30,F300, W6 А*Б=1500*2500 мм |
1050 |
2260 б=130 |
3240 d=170 |
В30,F300, W6 |
4,70 |
||
| Звено прямоугольное 3П 30 -F (Блок № 52) Бетон В30,F300, W6 А*Б=2000*2500 мм |
1050 |
2760 б=130 |
3300 d=200 |
В30,F300, W6 |
5,80 |
||
| Звено прямоугольное 3П 31 -F (Блок № 55) Бетон В35,F300, W6 А*Б=2500*2500 мм |
1050 |
1220 б=110 |
2120 d=110 |
В35,F300, W6 |
2,10 |
||
| Звено прямоугольное 3П 32 -F (Блок № 99) Бетон В30,F300, W6 А*Б=1000*1500 мм |
1050 |
1490 б=120 |
2160 d=130 |
В30,F300, W6 |
2,60 |
||
| Звено прямоугольное 3П 33 -F (Блок № 102) Бетон В30,F300, W6 А*Б=1250*1500 мм |
1050 |
1740 б=120 |
2700 d=150 |
В30,F300, W6 |
3,40 |
||
| Звено прямоугольное 3П 34 -F (Блок № 105) Бетон В30,F300, W6 А*Б=1500*2000 мм |
1050 |
2260 б=130 |
2740 d=170 |
В30,F300, W6 |
4,40 |
||
| Звено прямоугольное 3П 35 -F (Блок № 53) Бетон В30,F300, W6 А*Б=2000*2000 мм |
1050 |
2760 б=130 |
2800 d=200 |
В30,F300, W6 |
5,50 |
| Звено прямоугольное 3П 36 -F (Блок № 56) Бетон В35,F300, W6 А*Б=2500*2000 мм |
СЕРИЯ 3.501.1-177.93 (Серия 3.501-104) |
|
1050 |
3320 б=160 |
3340 d=220 |
В35,F300, W6 |
7,50 |
| Звено прямоугольное 3П 37 -F (Блок № 106) Бетон В35,F300, W6 А*Б=3000*2500 мм |
1050 |
3320 б=160 |
3340 d=220 |
В35,F300, W6 |
9,90 |
||
| Звено прямоугольное 3П 38 -F (Блок № 107) Бетон В35,F300, W6 А*Б=4000*2500 мм |
1050 |
4360 б=180 |
3460 d=280 |
В35,F300, W6 |
3,80 |
||
| Стенка откосная СТ 1-F (Блок № 57) левое и правое исполнение; Бетон В30, F300, W6 |
3610 |
1890 |
300 |
В30,F300, W6 |
3,80 |
||
| Стенка откосная СТ 2-F (Блок № 58) левое и правое исполнение; Бетон В30, F300, W6 (!Негабаритный груз!) |
4150 |
2770 |
300 |
В30,F300, W6 |
6,50 |
||
| Стенка откосная СТ 3-F (Блок № 59) левое и правое исполнение; Бетон В30, F300, W6 |
2790 |
1750 |
300 |
В30,F300, W6 |
2,80 |
||
| Стенка откосная СТ 4-F левое и правое исполнение; Бетон В30, F300, W6 (!Негабаритный груз!) |
3030 |
2700 |
300 |
В30,F300, W6 |
4,40 |
Блоки железобетонные прямоугольных водопропускных труб для автомобильных и железных дорог
по шифру 2119РЧ
|
Марка изделия |
Проектная док-ция |
Эскиз |
Габаритные размеры, мм |
Класс (марка) бетона |
Объем бетона, м3 |
||
| Звено прямоугольное 3П 100.1.100 Бетон В30,F200, W6 А*Б=1000*1500 мм |
ПО ШИФРУ 2119РЧ |
|
1000 |
1220 б=110 |
1740 d=110 |
В30,F200, W6 |
1,70 |
| Звено прямоугольное 3П 100.2.100 Бетон В30,F200, W6 А*Б=1000*1500 мм |
1000 |
1220 б=110 |
1780 d=130 |
В30,F200, W6 |
1,80 |
||
| Звено прямоугольное 3П 100.3.100 Бетон В30,F200, W6 А*Б=1000*1500 мм |
1000 |
1220 б=110 |
1860 d=170 |
В30,F200, W6 |
2,00 |
||
| Звено прямоугольное 3П 125.1.100 Бетон В30,F200, W6 А*Б=1250*1500 мм |
1000 |
1490 б=120 |
1790 d=130 |
В30,F200, W6 |
2,00 |
||
| Звено прямоугольное 3П 125.2.100 Бетон В30,F200, W6 А*Б=1250*1500 мм |
1000 |
1490 б=120 |
1850 d=160 |
В30,F200, W6 |
2,30 |
||
| Звено прямоугольное 3П 125.3.100 Бетон В30,F200, W6 А*Б=1250*1500 мм |
1000 |
1490 б=120 |
1930 d=200 |
В30,F200, W6 |
2,60 |
||
| Звено прямоугольное 3П 150.1.100 Бетон В30,F200, W6 А*Б=1500*2000 мм |
1000 |
1740 б=120 |
2330 d=150 |
В30,F200, W6 |
2,80 |
||
| Звено прямоугольное 3П 150.2.100 Бетон В30,F200, W6 А*Б=1500*2000 мм |
1000 |
1740 б=120 |
2430 d=200 |
В30,F200, W6 |
3,20 |
||
| Звено прямоугольное 3П 150.3.100 Бетон В30,F200, W6 А*Б=1500*2000 мм |
1000 |
1800 б=150 |
2530 d=250 |
В30,F200, W6 |
4,00 |
||
| Звено прямоугольное 3П 200.1.100 Бетон В30,F200, W6 А*Б=2000*2000 мм |
1000 |
2260 б=130 |
2380 d=170 |
В30,F200, W6 |
3,50 |
||
| Звено прямоугольное 3П 200.2.100 Бетон В30,F200, W6 А*Б=2000*2000 мм |
ПО ШИФРУ 2119РЧ |
|
1000 |
2260 б=130 |
2500 d=230 |
В30,F200, W6 |
4,20 |
| Звено прямоугольное 3П 200.3.100 Бетон В30,F200, W6 А*Б=2000*2000 мм |
1000 |
2320 б=160 |
2680 d=320 |
В30,F200, W6 |
5,60 |
||
| Звено прямоугольное 3П 250.1.100 Бетон В35,F200, W6 А*Б=2500*2000 мм |
1000 |
2760 б=130 |
2450 d=200 |
В35,F200, W6 |
4,40 |
||
| Звено прямоугольное 3П 250.2.100 Бетон В35,F200, W6 А*Б=2500*2000 мм |
1000 |
2840 б=170 |
2570 d=260 |
В35,F200, W6 |
5,80 |
||
| Звено прямоугольное 3П 250.3.100 Бетон В35,F200, W6 А*Б=2500*2000 мм |
1000 |
2900 б=200 |
2790 d=370 |
В35,F200, W6 |
7,80 |
||
| Звено прямоугольное 3П 300.1.100 Бетон В35,F200, W6 А*Б=3000*2500 мм |
1000 |
3320 б=160 |
3000 d=220 |
В35,F200, W6 |
6,20 |
||
| Звено прямоугольное 3П 300.2.100 Бетон В35,F200, W6 А*Б=3000*2500 мм |
1000 |
3400 б=200 |
3140 d=290 |
В35,F200, W6 |
8,00 |
||
| Звено прямоугольное 3П 300.3.100 Бетон В35,F200, W6 А*Б=3000*2500 мм |
1000 |
3460 б=230 |
3320 d=380 |
В35,F200, W6 |
10,00 |
||
| Звено прямоугольное 3П 400.1.100 Бетон В35,F200, W6 А*Б=4000*2500 мм |
1000 |
4360 б=180 |
3130 d=280 |
В35,F200, W6 |
9,10 |
||
| Звено прямоугольное3П 400.2.100
Бетон В35,F200, W6 А*Б=4000*2500 мм |
1000 |
4420 б=210 |
3170 d=300 |
В35,F200, W6 |
10,00 |
||
| Звено прямоугольное 3П 400.3.100 Бетон В35,F200, W6 А*Б=4000*2500 мм |
1000 |
4600 б=300 |
3370 d=400 |
В35,F200, W6 |
13,70 |
||
| Звено прямоугольное 3П 100П Бетон В30,F200, W6 А*Б=1000*2000 мм |
1000 |
1220 б=110 |
2240 d=110 |
В30,F200, W6 |
1,90 |
| Звено прямоугольное 3П 125П Бетон В30,F200, W6 А*Б=1250*2000 мм |
ПО ШИФРУ 2119РЧ |
|
1000 |
1740 б=120 |
2830 d=150 |
В30,F200, W6 |
2,40 |
| Звено прямоугольное 3П 150П Бетон В30,F200, W6 А*Б=1500*2500 мм |
1000 |
2260 б=130 |
2880 d=170 |
В30,F200, W6 |
3,10 |
||
| Звено прямоугольное 3П 200П Бетон В30,F200, W6 А*Б=2000*2500 мм |
1000 |
2260 б=130 |
2950 d=200 |
В30,F200, W6 |
3,90 |
||
| Звено прямоугольное 3П 250П Бетон В35,F200, W6 А*Б=2500*2500 мм |
1050 |
2760 б=130 |
2950 d=200 |
В35,F200, W6 |
4,80 |
||
| Звено прямоугольное 3П 100ПВ Бетон В30,F200, W6 А*Б=1000*2000 мм |
1050 |
1220 б=110 |
2620 d=200 |
В30,F200, W6 |
2,40 |
||
| Звено прямоугольное 3П 100В Бетон В30,F200, W6 А*Б=1000*1500 мм |
1050 |
1220 б=110 |
2120 d=110 |
В30,F200, W6 |
2,10 |
||
| Звено прямоугольное 3П 125ПВ Бетон В30,F200, W6 А*Б=1250*2000 мм |
1050 |
1490 б=120 |
2660 d=130 |
В30,F200, W6 |
2,90 |
||
| Звено прямоугольное 3П 125В Бетон В30,F200, W6 А*Б=1250*1500 мм |
1050 |
1490 б=120 |
2160 d=130 |
В30,F200, W6 |
2,60 |
||
| Звено прямоугольное 3П 150ПВ Бетон В30,F200, W6 А*Б=1500*2500 мм |
1050 |
1740 б=120 |
3200 d=150 |
В30,F200, W6 |
3,70 |
||
| Звено прямоугольное 3П 150В Бетон В30,F200, W6 А*Б=1500*2000 мм |
1050 |
1740 б=120 |
2700 d=150 |
В30,F200, W6 |
3,40 |
||
| Звено прямоугольное 3П 200ПВ Бетон В30,F200, W6 А*Б=2000*2500 мм |
1050 |
2260 б=130 |
3240 d=170 |
В30,F200, W6 |
4,70 |
||
| Звено прямоугольное 3П 200В Бетон В30,F200, W6 А*Б=2000*2000 мм |
1050 |
2260 б=130 |
2740 d=170 |
В30,F200, W6 |
4,40 |
| Звено прямоугольное 3П 250ПВ Бетон В35,F200, W6 А*Б=2500*2500 мм |
ПО ШИФРУ 2119РЧ |
|
1050 |
2760 б=130 |
3300 d=200 |
В35,F200, W6 |
5,80 |
| Звено прямоугольное 3П 250В Бетон В35,F200, W6 А*Б=2500*2000 мм |
1050 |
2760 б=130 |
2800 d=200 |
В35,F200, W6 |
5,50 |
||
| Звено прямоугольное 3П 300В Бетон В35,F200, W6 А*Б=3000*2500 мм |
1050 |
3320 б=160 |
340 d=220 |
В35,F200, W6 |
7,50 |
||
| Звено прямоугольное 3П 400В Бетон В35,F200, W6 А*Б=4000*2500 мм |
1050 |
4360 б=180 |
3460 d=280 |
В35,F200, W6 |
9,90 |
||
| Стенка откосная СТ 1 левое и правое исполнение; Бетон В30, F200, W6 |
|
3610 |
1890 |
300 |
В30,F200, W6 |
3,80 |
|
| Стенка откосная СТ 2 левое и правое исполнение; Бетон В30, F200, W6 (!Негабаритный груз!) |
4150 |
2770 |
300 |
В30,F200, W6 |
6,50 |
||
| Стенка откосная СТ 3 левое и правое исполнение; Бетон В30, F200, W6 |
2790 |
1750 |
300 |
В30,F200, W6 |
2,80 |
||
| Стенка откосная СТ 4 левое и правое исполнение; Бетон В30, F200, W6 (!Негабаритный груз!) |
|
030 |
2700 |
300 |
В30,F200, W6 |
4,40 |
Звено круглое с плоским опиранием по шифру 2175РЧ
Область применения по высоте насыпи под автомобильными дорогами до 20м; под железными дорогами до 19м.
|
Марка изделия |
Проектная док-ция |
Эскиз |
Габаритные размеры, мм |
Масса изд. т |
||
|
D |
L |
T |
||||
|
ЗКП 100.2.200 |
ПО ШИФРУ 2175РЧ |
|
1000 |
2000 |
120 |
2,40 |
|
ЗКП 125.1.200 |
1250 |
2000 |
120 |
3,10 |
||
|
ЗКП 125.2.200 |
1250 |
2000 |
140 |
3,50 |
||
|
ЗКП 150.1.200 |
1500 |
2000 |
140 |
4,30 |
||
|
ЗКП 150.1.300 |
1500 |
2000 |
140 |
6,40 |
||
|
ЗКП 150.2.200 |
1500 |
2000 |
160 |
4,80 |
||
|
ЗКП 150.3.200 |
1500 |
2000 |
220 |
6,60 |
||
|
ЗКП 200.1.200 |
2000 |
2000 |
160 |
6,60 |
||
|
ЗКП 200.2.200 |
2000 |
2000 |
200 |
8,10 |
||

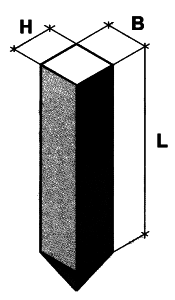

Сваи забивные железобетонные цельные для опор мостов
|
Марка изделия |
Проектная док-ция |
Эскиз |
Габаритные размеры, мм |
Класс (марка) бетона |
Объем бетона, м3 |
Масса изд. кг |
Расход металла, кг |
||
|
L |
B |
H |
|||||||
|

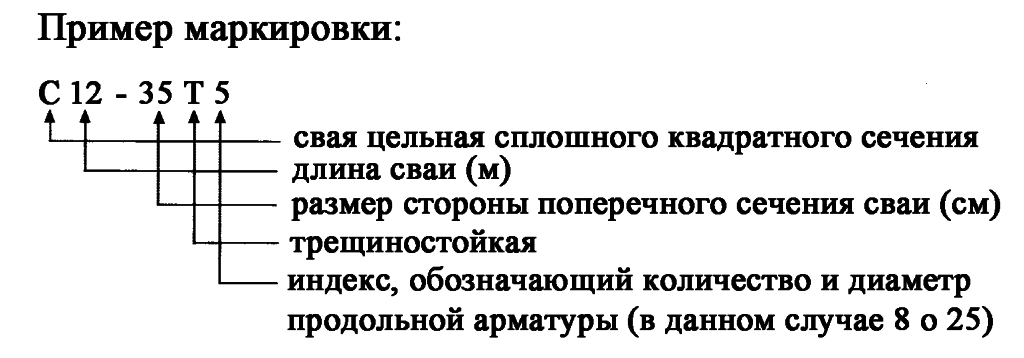

С8 – 35Т5 |
Серия 3.500.1-1.93 |
|
8000 |
350 |
350 |
В25 (М350) F300 W6 |
1,00 |
2500 |
254,80 |
|
С9 – 35Т5 |
9000 |
1,12 |
2800 |
286,80 |
|||||
|
С10 – 35Т5 |
10000 |
1,24 |
3100 |
319,90 |
|||||
|
С11 – 35Т5 |
11000 |
1,37 |
3400 |
351,90 |
|||||
|
С12 – 35Т5 |
12000 |
1,49 |
3700 |
383,90 |
|||||
|
С13 – 35Т5 |
13000 |
B30 (М400) F300 W6 |
1,61 |
4000 |
417,10 |
||||
|
С14 – 35Т5 |
14000 |
1,73 |
4300 |
449,20 |
|||||
|
С15 – 35Т6 |
15000 |
1,86 |
4600 |
611,10 |
|||||
| Примечание: — возможно изготовление свай по желанию заказчика с другим армированием, приведенным в серии 3.500.1-1.93 | |||||||||
|
Марка изделия |
Проектная документация |
Эскиз |
Габаритные размеры, мм |
Класс(марка) бетона |
Объем бетона,м3 |
Масса изд.кг |
Расход металла,кг. |
||
|
С13-40Т5 |
Серия 3.500.1-1.93 |
|
1300 |
400 |
400 |
B30(400) F300W6 |
2,13 |
5300 |
424,6 |
|
С14-40Т5 |
1400 |
2,28 |
5700 |
456,9 |
|||||
|
С15-40Т5 |
1500 |
2,44 |
6100 |
488,7 |
|||||
|
С16-40Т6 |
1600 |
2,6 |
6500 |
664,1 |
|||||
|
С17-40Т7 |
1700 |
B35(450) F300W6 |
2,76 |
6900 |
808,4 |
||||
|
С18-40Т8 |
1800 |
2,92 |
7300 |
1084,5 |
|||||

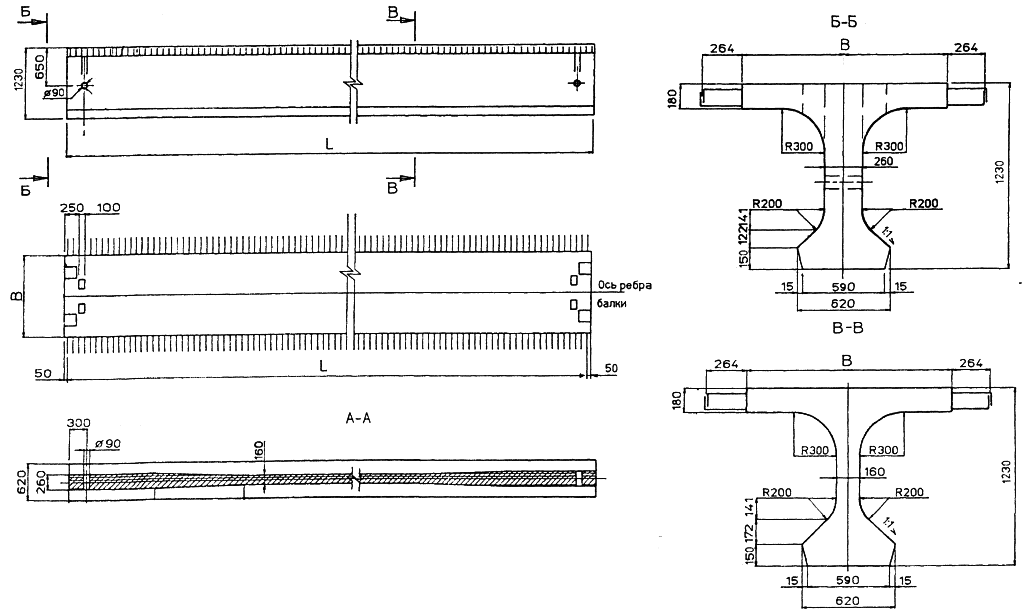

Мостовые балки двутаврового сечения
Мостовые балки двутаврового сечения с предварительно напрягаемой арматурой для мостов и путепроводов, расположенных на автомобильных дорогах общего пользования, на улицах и дорогах в городах.
|
Марка изделия |
Габаритные размеры, мм |
Проектная документация |
Класс (марка) бетона |
||
|
L |
B |
H |
|||
| Б1190.140.1 |
11900 |
1400 |
1230 |
Рабочие чертежи №396/02-12-Б1190 вып.1а |
В35 |
| Б1500.140.123-ТВ.АIII-К |
15000 |
1400 |
1230 |
Рабочие чертежи инв. №54394-М |
В40 |
| Б1800.140.123-ТВ.АIII |
18000 |
1400 |
1230 |
Серия 3.503.1-81 |
В35 |
| Б2100.140.1(4) |
21000 |
1400 |
1230 |
Рабочие чертежи №396/02-12-Б2100 вып.3 |
В40 |
| Б2100.140.2(5) | |||||
| Б2100.140.3(6) | |||||
| Б2400.140.123-ТВ.АIII-Н |
24000 |
1400 |
1230 |
Рабочие чертежи инв. №54397-М |
В40 |
|
Марка изделия |
Габаритные размеры, мм |
Проектная документация |
Класс (марка) бетона |
||
|
L |
B |
H |
|||
| Б1190.174.1т(н) |
11900 |
1740 |
1230 |
Рабочие чертежи №396/02-12-Б1190 вып.1а |
В35 |
| Б1500.174.123-ТВ.АIII-1К |
15000 |
1740 |
1230 |
Рабочие чертежи инв. №54394-М |
В40 |
| Б1500.174.123-ТВ.АIII-2К | |||||
| Б1800.174.123-ТВ.АIII |
18000 |
1740 |
1230 |
Серия 3.503.1-81 |
В35 |
| Б2100.174.1(4) т(н) |
21000 |
1740 |
1230 |
Рабочие чертежи №396/02-12-Б2100 вып.3 |
В40 |
| Б2100.174.2(5) | |||||
| Б2100.174.3(6) | |||||
| Б2400.174.123-ТВ.АIII-Н |
24000 |
1740 |
1230 |
Рабочие чертежи инв. №54397-М |
В40 |
|
Марка изделия |
Габаритные размеры, мм |
Проектная документация |
Класс (марка) бетона |
||
|
L |
B |
H |
|||
| Б2800.140.1 |
28000 |
1400 |
1230 |
Рабочие чертежи №396/02-12-Б2800 вып.4 |
В45 |
| Б2800.140.2 | |||||
| Б2800.140.3 | |||||
| Б2800.174.1т(н) |
28000 |
1740 |
1230 |
Рабочие чертежи №396/02-12-Б2800 вып.4 |
В45 |
| Б2800.174.2 | |||||
| Б2800.174.3 | |||||
|
Марка изделия |
Габаритные размеры, мм |
Проектная документация |
Класс (марка) бетона |
||
|
L |
B |
H |
|||
|
Б3300.140.153-ТВ.АIII-Н |
33000 |
1400 |
1530 |
Рабочие чертежи инв. №54087-М | В45 |
|
Б3300.174.153-ТВ.АIII-Н |
33000 |
1740 |
1530 |
Рабочие чертежи инв. №54087-М | В45 |
|
|
|
|
|
||
|
Б3300.140.153-ТВ.АIII-Н |
33000 |
1400 |
1530 |
Рабочие чертежи инв. №54172-М | В45 |
|
Б3300.174.153-ТВ.АIII-Н |
33000 |
1740 |
1530 |
Рабочие чертежи инв. №54172-М | В45 |
