1. Сооружение железобетонное сборное защитное Укрытие поставляется в собранном виде и предназначено для защиты населения.

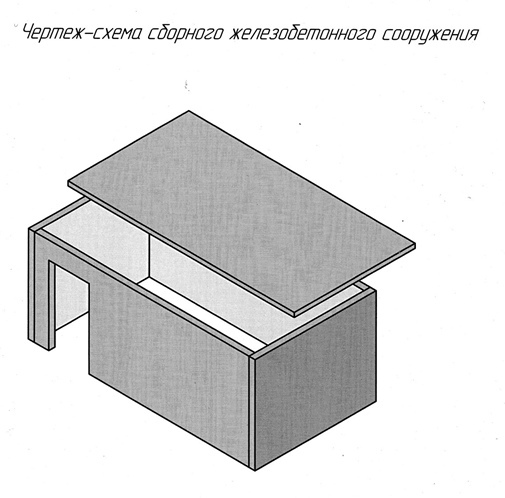

2. Сооружение представляет собой прямоугольный параллелепипед, который собирается из четырех железобетонных стеновых панелей и плиты покрытия. Сборка сооружения производится с помощью сварных соединений монтажными элементами за закладные детали. Сооружение имеет дверной проем размером 180*80 см.
3. Габаритные размеры сооружения:

- наружный размер – 4500*2400*2300 мм;

- внутренний размер -4260*2160*2200 мм

- толщина панели -120 мм

- толщина плиты покрытия -100 мм

- площадь пола – 9,2 м², внутренний объем – 20,2 м³.

4. Стеновые панели основания и плита покрытия армируются объемными каркасами из двух сеток Ф8 А500с шагом 200*200. Монтажные петли в количестве 4 штук для транспортирования устанавливаются в ж/б основание сооружения из стеновых панелей. Ж/б панели и плит покрытия комплектуются монтажными элементами, для последующей сборки сооружения. Данные изделия транспортируются в собранном виде.

Железобетонные элементы изготавливаются из бетона класса по прочности на сжатие В22,5F150W6.

5. Объем ж/б элементов:

- основание из 4 панелей 3,5 м³, массой 8,75 тонны;

- покрытие 1,08 м³, массой 2,7 тонны.

Общий объем сооружения - 4,58 м³, массой  11,45 тонны.
