Элементы линий электропередач
| Марка изделия | Проектная
док-ция |
Эскиз | Габаритные размеры, мм | Класс
(марка) бетона |
Объем
бетона, м3 |
Масса
изд. кг |
Расход металла кг | |||
| L | b/b1 | h/h1 | ||||||||

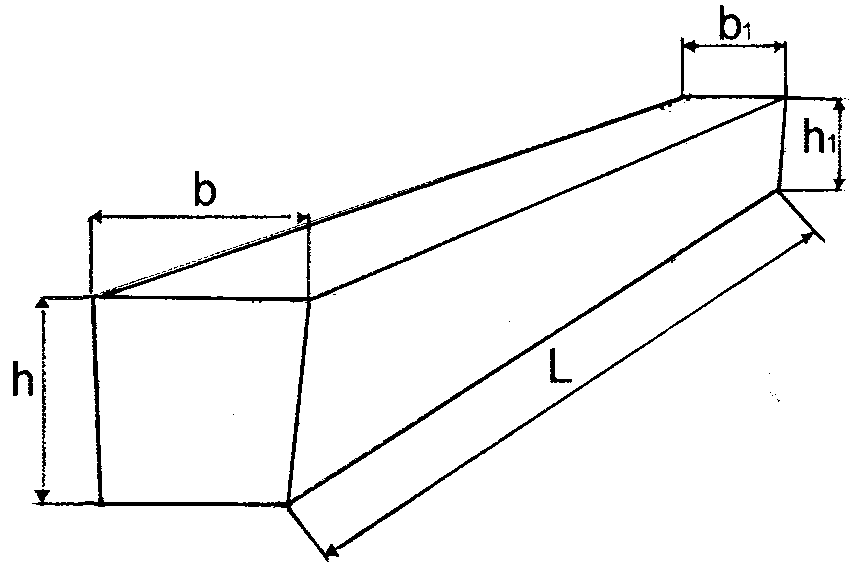

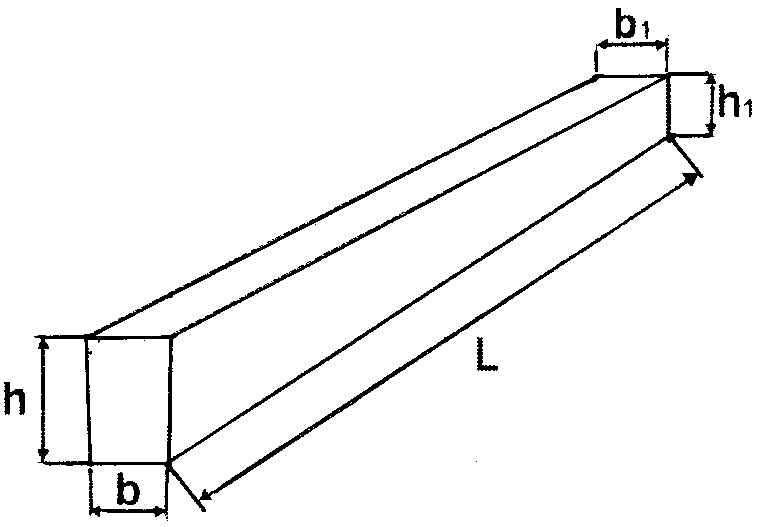

| Стойки для опор линий электропередач напряжением 0,4 – 10 кВ (ТУ 5863-007-00113557-94) | ||||||||||
| Св 95-3с | Раб. чертеж №20.0139 |  |
9500 | 150/165 | 240/165 | В30 (М400) F200 W6 | 0,30 | 750 | 64,10 | |
| Св 110-5 | Раб. чертеж №20.0182 | 11000 | 170/185 | 280/165 | 0,45 | 1130 | 100,80 | |||
| Св 164-12 | Серия
3.407.1-143 |
 |
16400 | 390/210 | 380/200 | В25 (М350)
F200 W6 |
1,42 | 3550 | 355,40 | |

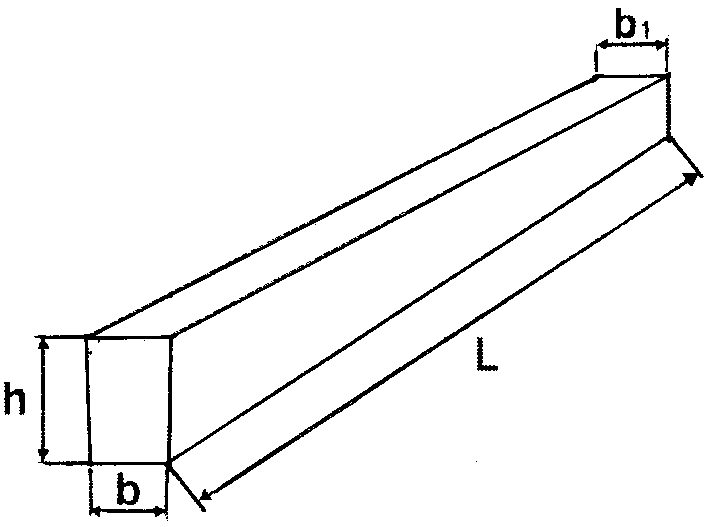

| Железобетонные приставки для воздушных линий электропередачи напряжением до 35 кВ | ||||||||||
| Пт 43-1 | Серия
3.407-57/87 |
 |
4250 | 100/180 | 220 | В25 (М350)
F150 W2 |
0,13 | 325 | 23,30 | |
| Пт 43-2 | 4250 | 100/180 | 220 | 0,13 | 325 | 29,60 | ||||
| Марка изделия | Проектная
док-ция |
Эскиз | Габаритные размеры, мм | Класс
(марка) бетона |
Объем
бетона, м3 |
Масса
изд. кг |
Расход металла кг | ||
| L | b | h | |||||||

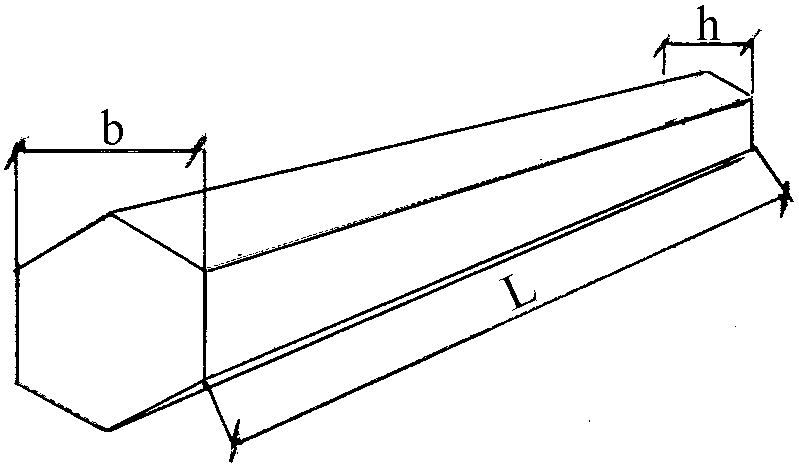

| Шестигранные опоры линий наружного освещения мощностью до 1 кВт | |||||||||
| ОЛС-1 (ОЛС-2) | Раб. чертеж
ГП 1307-КЖ |
 |
9500 | 340 | 140 | В22,5 (М300) F150 | 0.55 | 1375 | 75.55 |

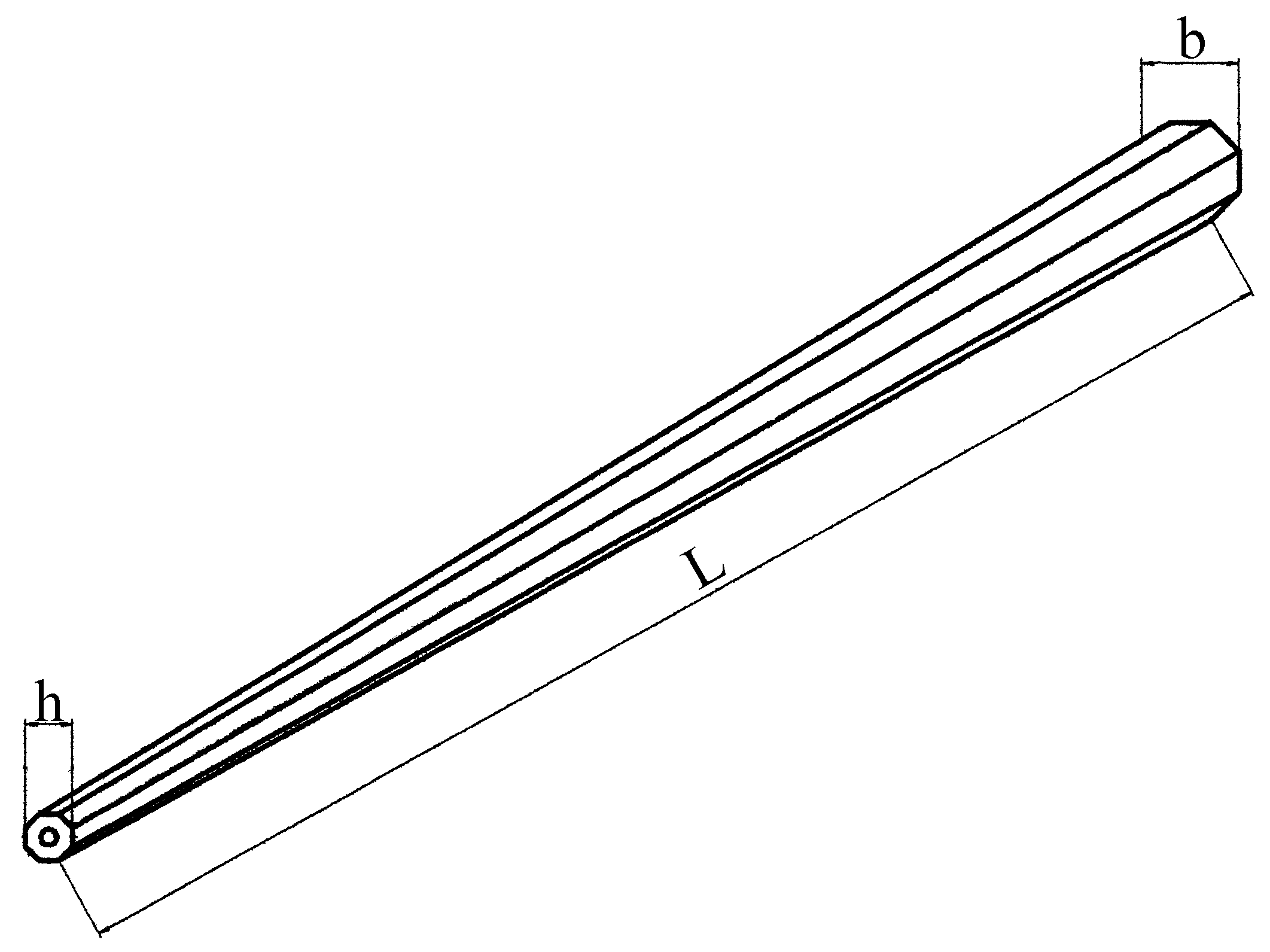

| Опоры для троллейбусной контактной сети | |||||||||
| ОП-1
(ОП-2) |
Раб. Чертеж
ОАО «БСД» |
 |
12000 | 416 | 200 | В35 (М450) F150 | 1,06 | 2650 | 411,59 |
Примечание: в шестигранных опорах для наружного освещения ОЛС-2 и в опорах для троллейбусной контактной сети ОП-2 устанавливается кабельканал.
