Стеновые однослойные панели для каркасных зданий
| Марка изделия | Проектная
док-ция |

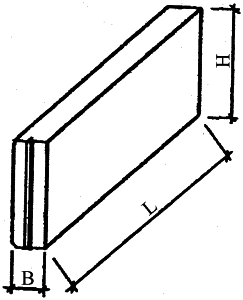

Эскиз | Габаритные размеры, мм | Класс
(марка) бетона |
Объем
бетона, м3 |
Масса
изд. кг |
Расход металла, кг | ||
| L | B | H | |||||||
| Стеновые панели | |||||||||
| ПС 65.9.2,5-3л (4л, 6л) | Серия 1.030.1-1/88 |  |
6530 | 250 | 880 | В3,5 (М50) и цем.-пес раствор В7,5 (М100) | 1,437 | 2350 | 16,25 (23,65 32,96) |
| ПС 65.12.2,5-2л (4л, 5л) | 1180 | 1,926 | 3140 | 20,27 (29,91 42,11) | |||||
| ПС 65.18.2,5-2л (3л, 5л) | 1780 | 2,906 | 4710 | 24,96 (36,85 51,94) | |||||
| ПС 63.9.2,5-3л (4л, 6л) | 6280 | 880 | 1,382 | 2270 | 15,79 (22,90 31,84) | ||||
| ПС 63.12.2,5-2л (4л, 5л) | 1180 | 1,852 | 3020 | 19,67 (28,95 40,66) | |||||
| ПС 63.18.2,5-2л (3л, 5л) | 1780 | 2,795 | 4540 | 24,23 (35,68 50,16) | |||||
| ПС 60.9.2,5-3л (4л, 6л) | 5980 | 880 | 1,315 | 2160 | 14,96 (21,72 30,23) | ||||
| ПС 60.12.2,5-2л (4л, 5л) | 1180 | 1,764 | 2880 | 18,61 (27,43 38,58) | |||||
| ПС 60.15.2,5-2л (3л, 5л) | 1480 | 2,213 | 3600 | 18,82 (27,64 38,79) | |||||
| ПС 60.18.2,5-2л (3л, 5л) | 1780 | 2,661 | 4320 | 22,83 (31,71 47,50) | |||||
| ПС 30.9.2,5-л | 2980 | 880 | 0,656 | 1070 | 7,73 | ||||
| ПС 30.12.2,5-л | 1180 | 0,879 | 1440 | 10,00 | |||||
| ПС 30.18.2,5-л | 1780 | 1,326 | 2160 | 11,39 | |||||
| Марка изделия | Проектная
док-ция |
Эскиз | Габаритные размеры, мм | Класс
(марка) бетона |
Объем
бетона, м3 |
Масса
изд. кг |
Расход металла, кг | ||
| L | B | H | |||||||
| Простенки | |||||||||
| ПС 30.12.2,5-л | Серия 1.030.1-1/88 |  |
2980 | 250 | 1180 | В3,5 (М50) и цем.-пес раствор В7,5 (М100) | 0,879 | 1440 | 19,50 |
| ПС 30.18.2,5-л | 1780 | 1,326 | 2160 | 20,90 | |||||
| ПС 15.12.2,5-л | 1480 | 1180 | 0,436 | 720 | 11,63 | ||||
| ПС 15.18.2,5-л | 1780 | 0,658 | 1080 | 12,94 | |||||
| ПС 12.12.2,5-л | 1180 | 1180 | 0,348 | 580 | 13,20 | ||||
| ПС 12.18.2,5-л | 1780 | 0,525 | 870 | 14,26 | |||||
| ПС 6.12.2,5-л | 580 | 1180 | 0,171 | 290 | 10,05 | ||||
| ПС 6.18.2,5-л | 1780 | 0,258 | 430 | 10,75 | |||||
| Примечание: предприятие может изготовить однослойные стеновые панели для каркасных общественных зданий, производственных и вспомогательных зданий промышленных предприятий из легких бетонов толщиной 300мм и 350мм согласно серии 1.030.1-1/88. | |||||||||
