ФУНДАМЕНТЫ ПОД ОПОРЫ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ ТИПА «Ф-АМ»

Марка



фундамента

Размеры, мм Касс бетона Объем бетона, м3 Вес изделия, т Рабочие чертежи, ГОСТ, ТУ, Серия

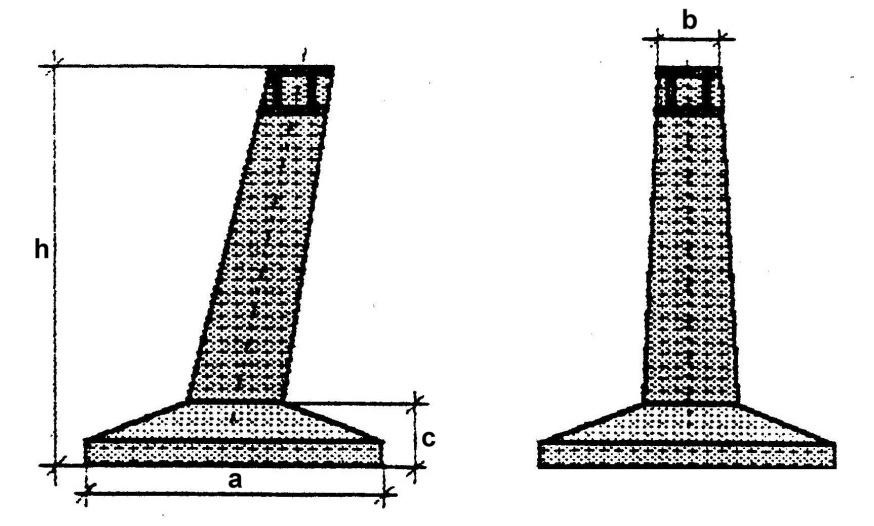

h c a b
Ф3-АМ 2715 400 2100 400 400 1,7 4,3 Серия 3.407-115
Ф5-АМ 3115 450 2700 2,5 6,25

Марка изделия Проектная



док-ция

Эскиз Габаритные размеры, мм Класс



(марка)

бетона

Объем



бетона, м3

Масса



изд. кг

Расход металла кг
L b/b1 h/h1
Стойки для опор линий электропередач напряжением 0,4 – 10 кВ (ТУ 5863-007-00113557-94)
Св 95-3с Раб. чертеж №20.0139   9500 150/165 240/165 В30 (М400) F200 W6 0,30 750 64,10
Св 110-5 Раб. чертеж №20.0182 11000 170/185 280/165 0,45 1130 100,80
Св 164-12 Серия



3.407.1-143

  16400 390/210 380/200 В25 (М350)



F200 W6

1,42 3550 355,40
Железобетонные приставки для воздушных линий электропередачи напряжением до 35 кВ
Пт 43-1 Серия



3.407-57/87

  4250 100/180 220 В25 (М350)



F150 W2

0,13 325 23,30
Пт 43-2 4250 100/180 220 0,13 325 29,60






Марка изделия Проектная



док-ция

Эскиз Габаритные размеры, мм Класс



(марка)

бетона

Объем



бетона, м3

Масса



изд. кг

Расход металла кг
L b h
Шестигранные опоры линий наружного освещения мощностью до 1 кВт
ОЛС-1 (ОЛС-2) Раб. чертеж



ГП 1307-КЖ

  9500 340 140 В22,5 (М300) F150 0.55 1375 75.55
Опоры для троллейбусной контактной сети
ОП-1



(ОП-2)

Раб. Чертеж



ОАО «БСД»

  12000 416 200 В35 (М450) F150 1,06 2300 411,59



Примечание: в шестигранных опорах для наружного освещения ОЛС-2 и в опорах для троллейбусной контактной сети ОП-2 устанавливается кабельканал.
