Каталог продукции

Детали теплотрасс

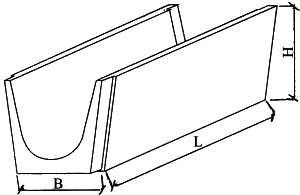

Лотки гидросмывного канала

Марка изделия Проектная

док-ция

Эскиз Габаритные размеры, мм Класс

(марка)

бетона

Объем

бетона, м3

Масса

изд. кг

Расход металла, кг
L B H
ЛГК 2-1 ТУ



10 06-08-88

6110 1060 1000 В22,5 (М300) F150 1.89 4730 100.03
ЛГК 2-1 /зд/ 217.12
ЛГК 2-1*-а 6110 900 500 1.27 3170 76.21
ЛГК 2-1лев 3000 900 500 0.64 1600 55.31
ЛГК 2-1пр
ЛГК 2-1*-а-1 6110 900 500 В30 (М400) F150 1.27 3170 216.37
ЛГК 2-1*а-ук/лев/ 3000 900 500 0.64 1600 129.03
ЛГК 2-1*а-ук/пр/
ЛГК 1-лев /зд/ 1000 900 500 0.21 525 62.85
ЛГК 1-пр /зд/ 63.51
ЛГК 1-лев 38.59
ЛГК 1-пр 39.25

Примечание: — индексы «зд» и «ук» указывают на то, что в лотках устанавливаются уголки 90×8мм на всю длину

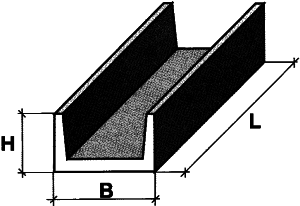

Лотки теплотрасс

Марка изделия Проектная

док-ция

Эскиз Габаритные размеры, мм Класс

(марка)

бетона

Объем

бетона, м3

Масса

изд. кг

Расход металла, кг
L B H
Л4-8

Л4-15

Серия



3.006.1-2/87

5970 780 530 В15

В22,5

0,72 1800 32,70

35,30

Л6-8

Л6-15

5970 1160 530 В22,5

В35

0,90 2250 70,10

83,40

Л8-8

Л8-15

5970 1160 1000 В15

В22,5

1,56 3900 88,20

135,50

Л11-8

Л11-15

5970 1480 700 В22,5

В35

1,44 3600 164,10

242,10

Л14-8

Л14-15

5970 1840 570 В22,5

В35

1,86 4650 149,00

260,90

Л29-5

Л29-15

2970 2780 1360 В15

В30

2,28 5700 185,50

333,90

Доборные элементы
Л4д-8

Л4д-15

Серия



3.006.1-2/87

  720 780 530 В15

В22,5

0,09 230 4,40

4,90

Л6д-8

Л6д-15

720 1160 530 В22,5

В35

0,11 280 9,40

10,70

Л8д-8

Л8д-15

720 1160 1000 В15

В22,5

0,20 500 11,60

16,30

Л11д-8

Л11д-15

720 1480 700 В22,5

В35

0,18 450 20,00

31,40

Л14д-8

Л14д-15

720 1840 570 В22,5

В35

0,23 580 19,90

32,40

Л29д-5

Л29д-15

720 2780 1360 В15

В30

0,57 1430 48,90

84,60

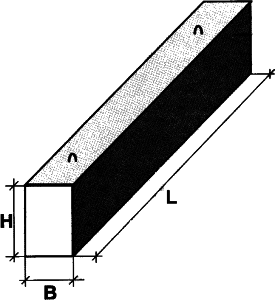

Балки теплотрасс

Марка изделия Проектная

 док-ция

Эскиз Габаритные размеры, мм Класс

(марка)

бетона

Объем

бетона, м3

Масса

изд. кг

Расход металла, кг
L B H
Б1 Серия



3.006.1-2/87

1160 300 150 В25 (М350) 0,05 130 6,40
Б2 1480 200 0,09 220 11,10
Б3 1840 250 0,14 350 17,50
Б4 2160 300 0,19 480 19,60
Б5 2650 300 0,24 600 34,10
Б6 2780 600 300 0,50 1250 68,20
Б7 3380 350 0,71 1770 124,00
Б8 4250 450 1,15 2880 155,20

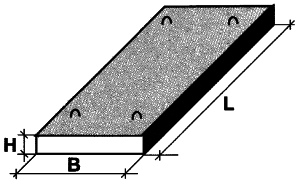

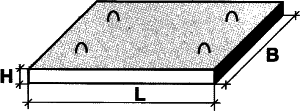

Плиты теплотрасс

Марка изделия Проектная

 док-ция

Эскиз Габаритные размеры, мм Класс

 (марка)

бетона

Объем

 бетона, м3

Масса

 изд. кг

Расход металла, кг
L B H
П5д-5

П5д-8

Серия



3.006.1-2/87






780 740 70 В15 (М200) 0,04 100 1,90

2,70

П6д-15 780 100 В25 (М350) 0,07 170 1,80
П7д-3

П7д-5

1160 70 В15 (М200) 0,06 150 3,90

5,90

П8д-8

П8д-11

1160 100 В15

В25

0,09 210 3,90

5,90

П9д-15 1160 120 В25 (М350) 0,10 250 5,90
П10д-3

П10д-5

1480 70 0,08 200 4,90

10,20

П11д-8 1480 100 0,11 270 7,40
П12д-12

П12д-15

1480 160 0,18 440 7,60

10,40

П14д-3 1840 90 0,12 310 7,60
П15д-5

П15д-8

1840 120 0,16 410 9,30

12,80

П16д-15 1840 180 0,25 610 12,80
П17д-3 2160 120 0,19 480 8,90
П18д-5

П18д-8

2160 150 0,24 600 12,80

15,70

П19д-11 2160 250 0,40 1000 13,10
П20д-3 2460 140 0,24 640 10,50
П21д-5

П21д-8

2460 160 0,29 730 18,10

23,60

П22д-12

П22д-15

2460 250 0,46 1140 18,70

24,20

Марка изделия Проектная

док-ция

Эскиз Габаритные размеры, мм Класс

 (марка)

бетона

Объем

 бетона, м3

Масса

 изд. кг

Расход металла, кг
L B H
П23д-3 Серия



3.006.1-2/87

  2780 740 160 В25 (М350)





0,33 820 16,50
П24д-5

П24д-8

2780 180 0,37 930 20,60

26,50

П25д-12

П25д-15

2780 250 0,51 1290 27,10

36,10

П26д-3

П26д-5

3380 200 0,50 1250 19,50

33,20

П27д-8 3380 250 0,63 1560 33,70
П28д-12

П28д-15

3380 300 0,75 1880 44,20

54,10

П5-5

П5-8

Серия



3.006.1-2/87

  780 2990 70 В15 (М200) 0,16 410 6,60

11,00

П6-15 780 120 В25 0,28 700 6,90
П7-3

П7-5

1160 70 В15 (М200) 0,24 610 16,10

24,60

П8-8

П8-11

1160 100 В15



В25

0,35 870 16,60

21,90

П9-15 1160 120 В25 (М350) 0,42 1040 24,90
П10-3

П10-5

1480 70 0,31 770 20,60

43,30

П11-8 1480 100 0,44 1100 31,30
П12-12

П12-15

1480 160 0,71 1770 32,00

44,00

П14-3 1840 90 0,50 1240 28,00
П15-5

П15-8

1840 120 0,66 1650 39,30

54,30

П16-15 1840 180 0,99 2480 55,50
П17-3 2160 120 0,78 1940 33,40
Марка изделия Проектная

 док-ция

Эскиз Габаритные размеры, мм Класс

 (марка)

бетона

Объем

 бетона, м3

Масса

 изд. кг

Расход металла, кг
L B H
П18-5

П18-8

Серия



3.006.1-2/87

  2160 2990 150 В25 (М350) 0,97 2420 49,40

67,60

П19-11

П19-15

2160 250 1,61 4040 50,50

68,70

П20-3 2460 140 1,03 2570 40,60
П21-5

П21-8

2460 160 1,18 2940 76,40

99,80

П22-12

П22-15

2460 250 1,84 4600 78,90

102,30

П23-3 2780 160 1,33 3330 63,70
П24-5

П24-8

2780 180 1,50 3740 79,10

113,60

П25-12

П25-15

2780 250 2,08 5200 117,30

156,00

П26-3

П26-5

3380 200 2,02 5050 74,10

141,20

П27-8 3380 250 2,53 6320 145,50
П28-12

П28-15

3380 300 3,03 7580 190,50

232,80

Пт 12,5-11,9

Пт 8-11.9

Серия 1.2432.1-4   1100 900 80 В15 (М200) 0,079 198 1,80

1,23

Пт 12,5-13.13

Пт 8-13.13

1300 1300 80 0,135 338 4,32

3,19

Пт 12,5-16.14

Пт 8-16.14

1600 1400 80 0,179 448 7,10

5,00

Пт 12.5-8.6 800 600 80 0,038 96 0,86





Марка изделия Проектная

 док-ция

Эскиз Габаритные размеры, мм Класс

 (марка)

бетона

Объем

 бетона, м3

Масса

 изд. кг

Расход металла, кг
L B H

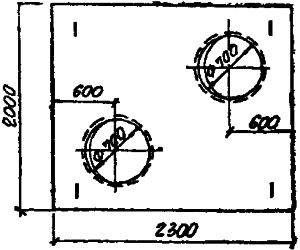

ПО-1 Серия



3.006.1-2/87

2300 2000 160 В25 (М350) 0,70 1750 49,70

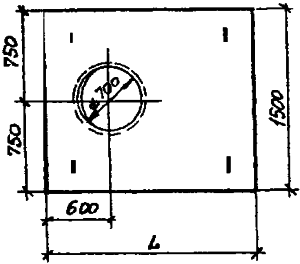

ПО-2 Серия



3.006.1-2/87



1450 1500 120 В25 (М350) 0,22 550 28,30
ПО-3 1750 160 0,36 900 37,50
ПО-4 2300 200 0,61 1530 52,70
